Розетка телевизионная всегда выбирается в соответствии со структурой телевизионной сети. На практике, единственное, что пользователь может самостоятельно решить – это эстетика, потому что, когда дело касается функциональности, антенные разъемы должны полностью подходить для конкретной сети, и здесь практически нет пространства для маневра.

В зависимости от модели, корпус розетки может иметь классическую квадратную, прямоугольную или круглую форму. Лицевые панели также могут отличаться материалом, из которого они изготовлены.

На современном рынке представлен широкий спектр электроустановочного оборудования разных брендов и ценовых категорий, различающиеся по цвету, форме, типу, способу монтажа и качеству исполнения.

Основные типы ТВ розеток – отличительные особенности

Розетки для телевизора представлены на рынке тремя основными типами – одиночные, проходные и оконечные. Они различаются по конструкции и назначению:

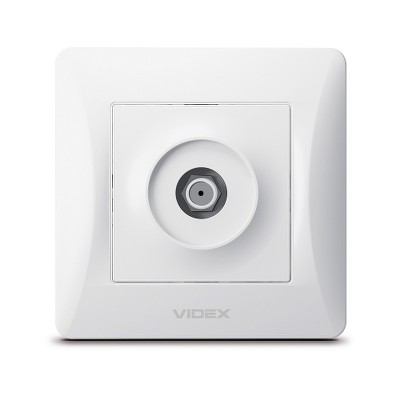

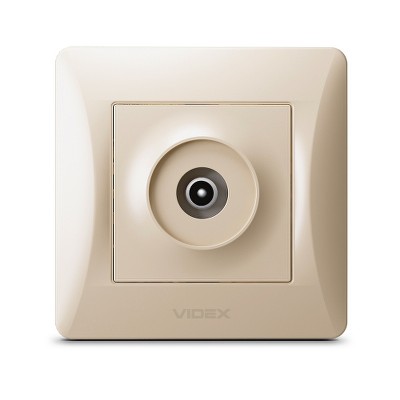

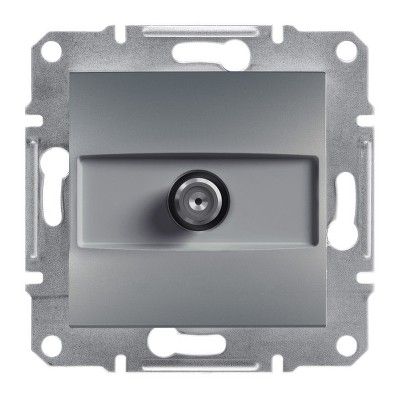

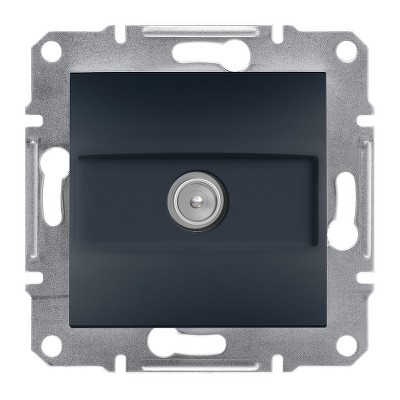

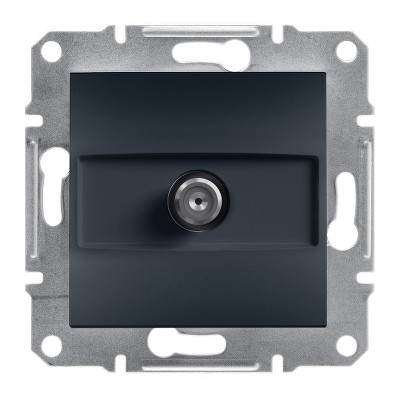

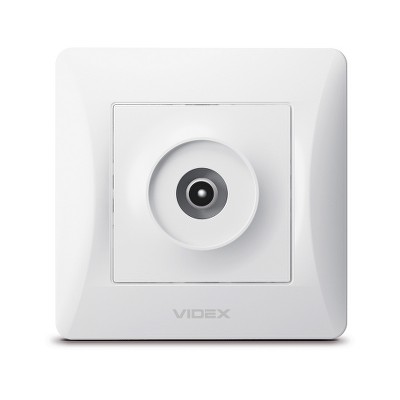

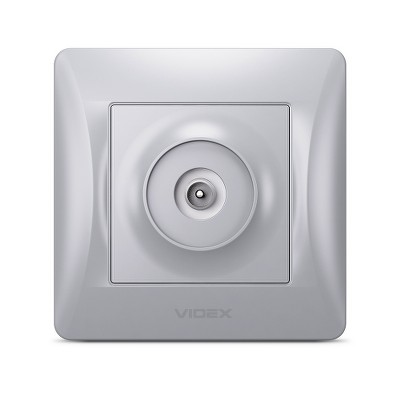

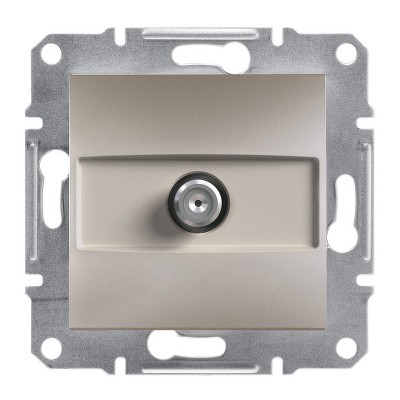

• Одиночная розетка TV – простейший вид розетки для телевидения. Она имеет один вход для единственного кабеля.
• Проходная розетка TV - розетка с одним сигнальным входом и двумя выходами. Она подходит для передачи сигнала на следующую розетку, когда устройства выстраиваются в последовательную цепочку;

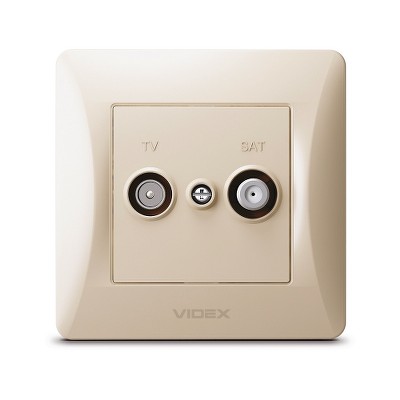

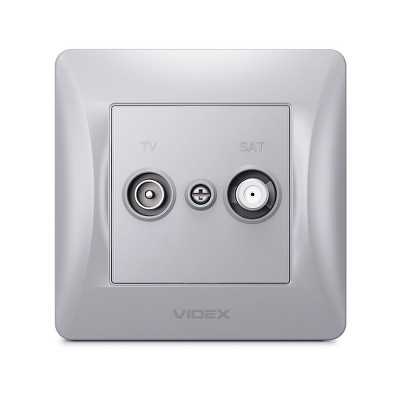

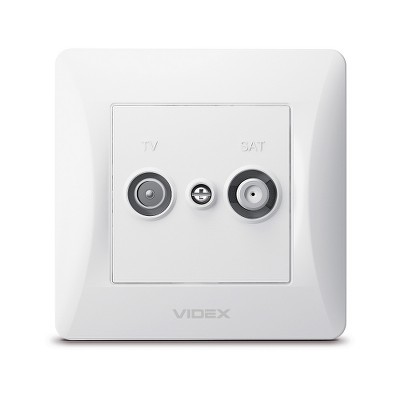

• Одиночная розетка TV-SAT – с одним антенным сигнальным входом. На выходе два терминала – ТВ и спутник. Дополнительный спутниковый терминал используется при установке кабельного или спутникового телевидения.
• Проходная розетка TV-SAT – аналог проходной розетки TV с дополнительным спутниковым выходом.
• Розетка 2xSAT – самая функциональная и самая дорогая из телевизионных розеток. Чаще всего она используется в кабельных сетях или установках спутникового телевидения, когда нужны два независимых антенных источника сигнала, например, для подключения рекордера. Два разных сигнала входят в сокет и выходят из него. Розетка доступна только в оконечной версии.

Уровень падения сигнала из-за коммутационных сопротивлений в одиночной розетке не превышает 1.5 dB. В оконечной розетке, кроме контактного соединения, установлена специальная схема, заглушающая отраженный сигнал, который телевизор отдает в сеть. В результате применения этого фильтра, потери сигнала составляют 8-10 dB. Из-за наличия дополнительных контактов для подключения других розеток, падение сигнала на проходной розетке может достигать 20 dB.

Чтобы получить высокое качество сигнала, необходимо правильно использовать каждый тип ТВ розетки и не забывать, что оконечная ТВ розетка должна замыкать розеточную цепочку и устанавливаться после проходной.

Схемы установки телевизионной розетки

На сегодняшний день существует две основных схемы подключения ТВ розеток:

• Параллельная установка (схема звезда) требует прокладки отдельных кабелей от антенны к каждому приемнику. Высокая надежность такой установки достигается за счет независимости каждого подключения. Подавляющее большинство антенных установок в новостройках для цифрового и спутникового телевидения выполняется с использованием параллельной схемы и одного типа розеток – одиночных.
• Последовательная установка (проходная схема), представляет собой систему, в которой один антенный кабель проходит через отдельные приемники. Правильный выбор антенных розеток очень важен при такой установке, поскольку, повреждение первой розетки в цепочке может прекратить прием сигнала во всех последующих. В данной схеме используются два типа телевизионных розеток: проходные и оконечные. Из-за специфики установки, уровень сигнала уменьшается по мере удаления от источника.

Универсальный дизайн и стандартные размеры телевизионных розеток позволяют легко, быстро и безопасно устанавливать их как в одиночную, так и в составную раму.
